Ffyrdd oeri taflunydd cartref

Mae ffynonellau gwres y taflunydd yn cynnwys ffynhonnell golau, sglodion cyfrifiadura, prosesydd graffeg, ac ati, gall llawer o gydrannau electronig manwl anffurfio oherwydd gorboethi. Pan fydd anffurfiad bach y ffynhonnell yn cael ei roi mewn llun enfawr, bydd yn dod yn ddiffyg amlwg - os bydd y ffôn symudol a'r cyfrifiadur â gwasgariad gwres gwael yn jamio, yn ailgychwyn ac yn cau'n rymus, ond bydd y taflunydd yn cael mwy o effeithiau.

Effaith gorboethi ar y taflunydd:

Mae'n hysbys iawn y bydd gorboethi yn lleihau amlder prosesu sglodion. Mae gan bob math o sglodion dymheredd gweithio addas. Pan fydd yn is neu'n uwch na'r tymheredd gweithio, bydd amlder y sglodion yn cael ei leihau'n fawr, a fydd yn achosi'r taflunydd yn uniongyrchol i jam a hyd yn oed gollwng y ffrâm.

Ar ben hynny, os yw'r taflunydd yn mabwysiadu ffynhonnell golau LED, bydd afradu gwres gwael yn achosi niwed difrifol i liw a disgleirdeb. Mae gan y ffynhonnell golau coch mwyaf "cain" yn y ffynhonnell golau LED ofynion hynod o uchel ar gyfer rheoli tymheredd. Bydd tan-oeri neu orboethi yn gwneud iddo golli disgleirdeb. Oherwydd yr angen am gydbwysedd lliw, bydd dau liw sylfaenol arall y LED yn cael eu haddasu gyda'r ffynhonnell golau coch o fewn yr ystod y gellir ei reoli - mewn geiriau eraill, mae terfyn uchaf disgleirdeb y ffynhonnell golau coch yn pennu terfyn uchaf y golau coch yn uniongyrchol. disgleirdeb y taflunydd. Os nad yw disgleirdeb y ffynhonnell golau coch yn cyfateb mewn amser, mae gwyriad lliw yn anochel.

Manteision ac anfanteision atebion traddodiadol:

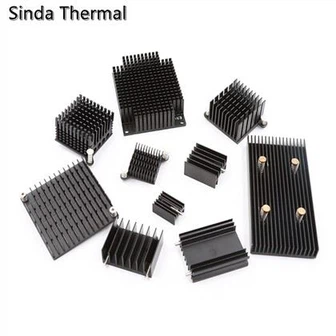

Mae datrysiadau afradu gwres taflunwyr yn bennaf yn mabwysiadu dargludiad gwres solet ac afradu gwres wedi'i oeri ag aer. Mae "dargludiad gwres solet" i'w weld yn bennaf mewn afradu gwres graffit, pibell wres copr a dargludiad gwres asgell. Yn gymharol siarad, nid yw effaith y dechnoleg afradu gwres hon yn rhagorol iawn, ond mae'r gost yn isel ac mae'r gyfradd dreiddio yn uchel; "Oeri aer" yw gosod ffan y tu mewn. Ar ôl dylunio'r fewnfa aer, allfa aer a dwythell llif aer, gellir gwireddu afradu gwres. Mae p'un a yw'r gallu afradu gwres yn ardderchog ai peidio yn dibynnu ar ddyluniad y gefnogwr, pŵer y gefnogwr a dyluniad dwythell llif aer.

A'r hoff ateb yn bennaf yw defnyddio cyfuniad modiwl ffan a heatsink mewn dyluniad thermol taflunydd, a all gydbwyso'r perfformiad a'r gost.

Ateb Newydd:

      Ailgynllunio'r system oeri i wireddu dargludiad gwres o'r ffynhonnell a lleihau dibyniaeth ffan. Yn fyr, mae system oeri pibellau gwres CLLD yn lleihau tymheredd y prif gorff optegol trwy gydweithrediad y heatsink, y plât dargludiad gwres a'r bibell wres sy'n cysylltu'r heatsink a'r plât dargludiad gwres, er mwyn cyflawni'r tymheredd gweithio gorau o taflunydd CLLD; Mae'r corff gorchudd wedi'i selio yn derbyn y prif gorff optegol ac mae ganddo berfformiad selio da, fel na all llwch neu lwch allanol fynd i mewn i'r tu mewn i'r corff blwch wedi'i selio; Mae'r model cyfleustodau yn osgoi llygredd llwch a llwch i'r prif gorff optegol, ac yn cyflawni effaith atal llwch a lleihau tymheredd. Yn yr achos hwn, mae'r gofynion ar gyfer ynni gwynt yn cael eu lleihau'n gyfatebol, a bydd sŵn y gwynt yn naturiol yn lleihau llawer.

Gellir gwella'r perfformiad thermol hefyd trwy dewychu'r bibell gopr, cynyddu maint y gefnogwr ac ychwanegu mwy o esgyll., Ar y llaw arall, trwy reolaeth tymheredd annibynnol y ffynhonnell golau coch yn y ffynhonnell golau LED, gall y cydbwysedd ynni thermol mewnol. cael eu gwireddu er mwyn osgoi gwyriad lliw oherwydd gwanhad coch, a lleihau'r ddibyniaeth ar oeri aer. Mae gwahanol ddyluniadau afradu gwres yn cael eu cynnal ar gyfer gwahanol fodiwlau o beiriant optegol, sglodion a system. Er enghraifft, defnyddir y dyluniad afradu gwres twr canlynol ar gyfer lens y peiriant optegol.

Gellir gweld bod system afradu gwres ardderchog yn dal i fod yn hanfodol i weithgynhyrchwyr taflunydd yn y diwydiant. Mae'r meysydd y mae'n effeithio arnynt wedi bod nid yn unig perfformiad a chyflymder syml ers amser maith, ond gallant hefyd effeithio ar brofiad gwylio'r defnyddiwr cyfan.
