Tri dull effeithiol ar gyfer afradu gwres modiwlau pŵer

Mae dau ddull sylfaenol ar gyfer trosglwyddo egni modiwl pŵer o ardal tymheredd uchel i ardal tymheredd isel: ymbelydredd a darfudiad.

Ymbelydredd: Trosglwyddo ymsefydlu electromagnetig gwres a gynhyrchir rhwng dau floc o dymereddau gwahanol.

Darfudiad: trosglwyddo gwres trwy gyfrwng hylif (nwy).

Mewn amrywiaeth o gymwysiadau penodol, yn aml mae gan y tri dull o drosglwyddo gwres wahanol lefelau o effaith. Yn y mwyafrif o gymwysiadau, darfudiad yw'r dull trosglwyddo gwres mwyaf hanfodol. Os ychwanegir y ddau ddull afradu gwres arall, bydd yr effaith wirioneddol yn well. Fodd bynnag, mewn rhai sefyllfaoedd, gall y ddau ddull hyn hefyd gael effeithiau gwrthgynhyrchiol. Felly, wrth ddylunio system afradu gwres o ansawdd uchel, dylid ystyried y tri dull trosglwyddo gwres yn ofalus.

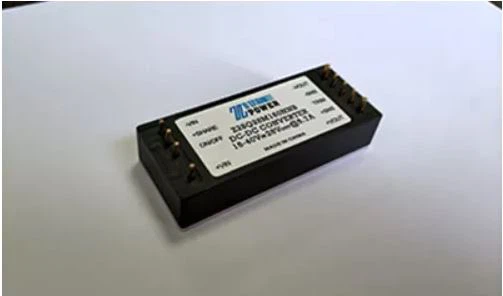

Modiwl pŵer

1. afradu gwres ffynhonnell ymbelydredd

Pan fydd dau ryngwyneb â thymheredd gwahanol yn wynebu ei gilydd, bydd yn achosi trosglwyddo gwres ymbelydredd parhaus.

Mae dylanwad terfynol ymbelydredd ar dymheredd rhai gwrthrychau yn cael ei bennu gan lawer o ffactorau: gwahaniaeth tymheredd gwahanol gydrannau, cyfeiriadedd cydrannau cysylltiedig, llyfnder wyneb y cydrannau a'r pellter rhyngddynt. Oherwydd nad oes unrhyw ffordd i ddadansoddi'r elfen hon yn feintiol, ynghyd â dylanwad yr amgylchedd amgylchynol' s cyfnewid ynni cinetig pelydrol ei hun, mae'n gymhleth iawn mesur niwed ymbelydredd i'r tymheredd, ac mae'n anodd ei gywiro cyfrifwch.

Wrth gymhwyso'r modiwl rheoli trawsnewidydd cyflenwad pŵer newid yn benodol, mae'n annhebygol o ddibynnu'n llwyr ar afradu gwres pelydrol fel dull oeri y trawsnewidydd. Yn y rhan fwyaf o achosion, dim ond 10% neu lai o gyfanswm y cynhyrchiad gwres y mae'r ffynhonnell pelydrol yn ei wasgaru. Felly, dim ond fel dull ategol y defnyddir gwres pelydrol yn ychwanegol at y dull afradu gwres allweddol, ac yn gyffredinol nid yw'r cynllun dylunio thermol yn ystyried ei effaith. Dylanwad tymheredd y modiwl cyflenwad pŵer. Mewn cymwysiadau penodol, mae tymheredd y modiwl rheoli trawsnewidydd cyffredinol yn uwch na'r tymheredd amgylchynol naturiol. Felly, mae'r trosglwyddiad egni cinetig pelydrol yn ffafriol i afradu gwres. Fodd bynnag, o dan rai amodau, mae tymheredd rhai ffynonellau gwres (byrddau dyfeisiau electronig, gwrthyddion pŵer uchel, ac ati) o amgylch y modiwl rheoli yn uwch na thymheredd y modiwl pŵer, a bydd gwres pelydrol y gwrthrychau hyn yn cynyddu'r tymheredd o'r modiwl rheoli.

Yn y cynllun dylunio afradu gwres, dylid trefnu safleoedd cymharol cydrannau ymylol y modiwl rheoli trawsnewidydd yn wyddonol yn ôl y dylanwad y bydd yr ymbelydredd gwres yn ei achosi. Pan fydd y cydrannau poeth yn agos at y modiwl rheoli trawsnewidydd, er mwyn gwanhau effaith wresogi'r ffynhonnell ymbelydredd, dylid mewnosod esgyll tenau y bwrdd inswleiddio gwres rhwng y modiwl rheoli a'r cydrannau poeth.

2. afradu gwres darfudiad

Gwasgariad gwres darfudiad yw'r dull afradu gwres a ddefnyddir amlaf ar gyfer trawsnewidwyr pŵer Epson. Yn gyffredinol, rhennir darfudiad yn ddau fath: darfudiad naturiol a darfudiad gorfodol. Gelwir trosglwyddo gwres o wyneb y bloc poeth i'r nwy statig o'i amgylch â thymheredd is yn ddarfudiad naturiol; gelwir trosglwyddo gwres o wyneb y bloc poeth i'r nwy hylif yn darfudiad gorfodol.

Manteision darfudiad naturiol yw ei bod yn hawdd iawn ei weithredu, nad oes angen ffaniau trydan arno, ei fod yn gost isel, ac mae ganddo ddibynadwyedd uchel wrth afradu gwres. Fodd bynnag, mewn cyferbyniad â darfudiad gorfodol, er mwyn cyflawni'r un tymheredd swbstrad, mae angen sinc gwres mawr.

Dylai dyluniad rheiddiadur darfudiad naturiol hefyd roi sylw i'r canlynol:

Yn gyffredinol, dim ond prif baramedrau'r sinc gwres fertigol sy'n cael eu rhoi ar gyfer y sinc gwres. Mae effaith afradu gwres y sinc gwres llorweddol yn wan. Os oes angen gosod llorweddol, dylid cynyddu arwynebedd y rheiddiadur yn briodol, a gellir defnyddio afradu gwres darfudiad gorfodol hefyd.
